Baggerlöffel-Aufnahmen: Welche Aufnahmesysteme gibt es?

Damit ein Baggerlöffel oder anderes Anbaugerät sicher und passend mit einem Bagger verbunden werden kann, muss die richtige Baggeraufnahme vorhanden sein. Je nach Maschine, Schnellwechsler und Einsatzbereich kommen unterschiedliche Aufnahmesysteme zum Einsatz.

Zu den gängigen Varianten gehören der klassische Direktanbau über Bolzen sowie verschiedene Schnellwechselsysteme. Bei Heinz Baumaschinen finden Sie Anbaugeräte unter anderem passend für verschiedene MS- und CW-Systeme.

Welche Baggerlöffel-Aufnahmen gibt es?

Grundsätzlich kann zwischen dem direkten Anbau eines Anbaugeräts über Bolzen und der Verwendung eines Schnellwechslers unterschieden werden. Darüber hinaus gibt es unterschiedliche Schnellwechselsysteme verschiedener Hersteller und Bauarten.

1. Bolzenaufnahme / Direktanbau

Beim Direktanbau wird der Baggerlöffel über Bolzen direkt mit dem Löffelstiel bzw. der entsprechenden Anlenkung des Baggers verbunden. Ein separater Schnellwechsler ist hierbei nicht erforderlich.

Für die Auswahl eines passenden Anbaugeräts müssen die relevanten Maße der vorhandenen Bolzenaufnahme berücksichtigt werden. Da diese je nach Maschine unterschiedlich sein können, sollte die Aufnahme vor der Bestellung genau vermessen werden.

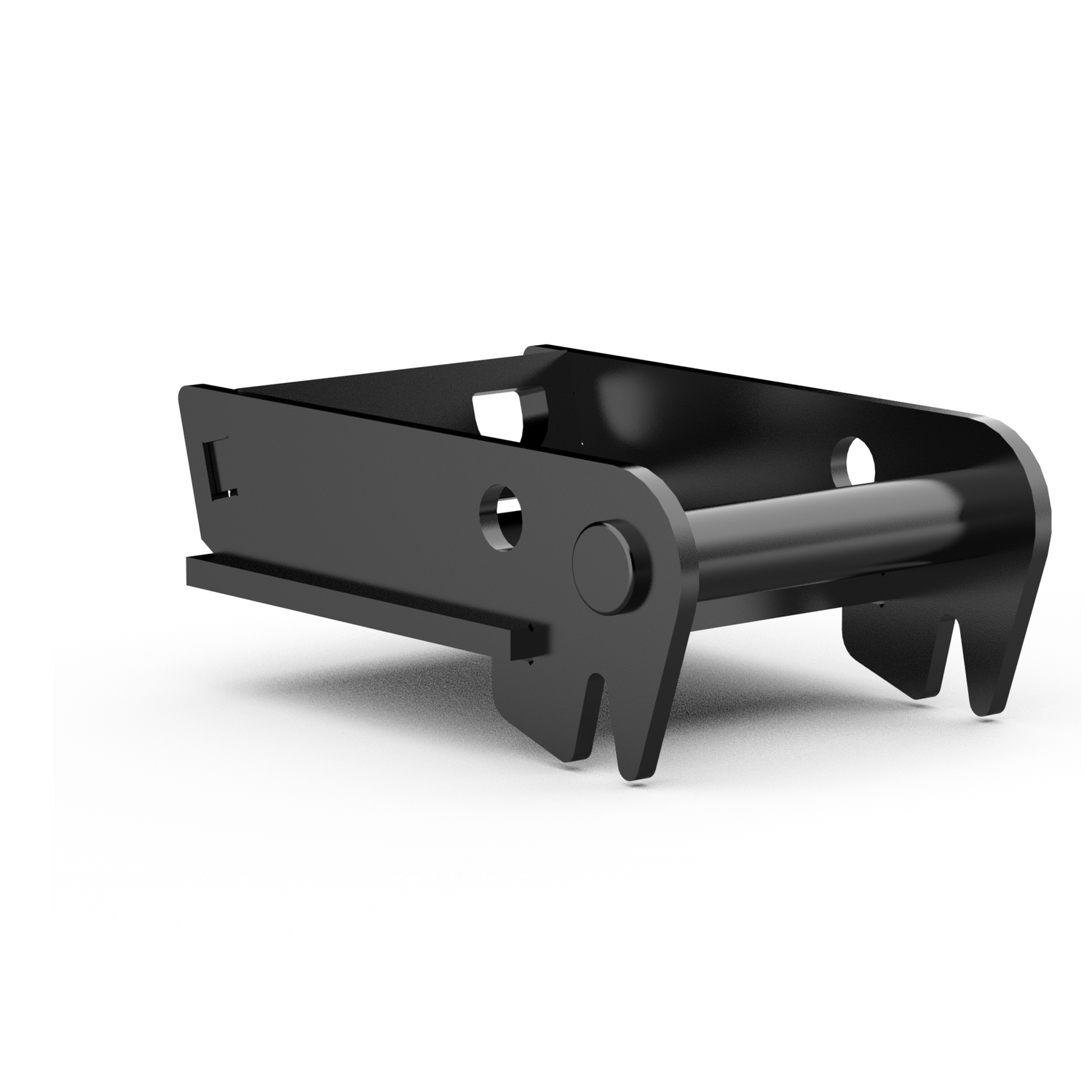

2. MS-Schnellwechselsysteme

MS-Aufnahmen werden bei Baggern und Minibaggern verschiedener Gewichtsklassen eingesetzt. Zu den bekannten Größen gehören unter anderem:

• MS01
• MS03
• MS08
• MS10
• MS21

Die einzelnen Größen unterscheiden sich unter anderem beim Bolzendurchmesser, bei der Innenbreite der Aufnahme und bei der vorgesehenen Maschinenklasse.

Die genauen Orientierungsmaße und Unterschiede haben wir in einem eigenen Ratgeber zusammengefasst:

→ MS01, MS03, MS08, MS10 & MS21 – Maße und Unterschiede

3. CW-Schnellwechselsysteme

Eine weitere Gruppe sind CW-Aufnahmen. Zu den gängigen Größen gehören unter anderem:

• CW05
• CW10
• CW20
• CW30
• CW40

Für eine erste Zuordnung einer CW-Aufnahme können unter anderem der Bolzendurchmesser und der Bolzenabstand von Mitte zu Mitte verwendet werden.

Wichtig: Insbesondere CW20, CW30 und CW40 lassen sich anhand dieser beiden Maße nicht immer eindeutig voneinander unterscheiden. In solchen Fällen müssen weitere Merkmale und Abmessungen der Aufnahme berücksichtigt werden.

Weitere Informationen finden Sie in unserem ausführlichen CW-Ratgeber:

→ CW05, CW10, CW20, CW30 & CW40 – Maße und Unterschiede

Weitere Aufnahmesysteme für Bagger

Neben Bolzenaufnahmen sowie den bekannten MS- und CW-Systemen gibt es weitere Schnellwechsler und Aufnahmesysteme für Bagger. Dazu zählen unter anderem Systeme von OilQuick, Liebherr und Martin.

Welches Aufnahmesystem an einem Bagger verbaut ist, lässt sich nicht immer allein anhand von Hersteller, Modell oder Maschinengewicht bestimmen. Entscheidend ist der tatsächlich montierte Schnellwechsler.

OilQuick Aufnahmen

OilQuick bietet Schnellwechselsysteme für Bagger und andere Baumaschinen. Je nach System können beim Wechsel eines Anbaugeräts neben der mechanischen Verbindung auch hydraulische Anschlüsse gekoppelt werden.

OilQuick-Systeme gibt es in verschiedenen Größen und Ausführungen. Deshalb muss vor der Auswahl eines Baggerlöffels oder Anbaugeräts die genaue vorhandene Aufnahme bestimmt werden.

Liebherr Aufnahmen

Auch bei Liebherr-Baggern und Schnellwechslern kommen unterschiedliche Aufnahmevarianten zum Einsatz.

Die Bezeichnung des Baggers allein reicht deshalb nicht aus, um einen passenden Baggerlöffel eindeutig auszuwählen. Entscheidend sind die tatsächlich verbaute Aufnahme und deren technische Ausführung.

Martin Schnellwechsler

Martin-Schnellwechselsysteme sind ebenfalls an verschiedenen Baggern im Einsatz. Auch hier existieren unterschiedliche Größen und Ausführungen.

Vor der Bestellung eines Anbaugeräts sollte daher geprüft werden, welches Martin-System tatsächlich am Bagger montiert ist.

Weitere Baggeraufnahmen und Sonderaufnahmen

Neben MS, CW, OilQuick, Liebherr und Martin gibt es weitere Schnellwechselsysteme, Direktaufnahmen und herstellerspezifische Lösungen. Die Auswahl eines Anbaugeräts sollte deshalb immer anhand der tatsächlich vorhandenen Aufnahme erfolgen.

Ist Ihre Aufnahme nicht in unserem Aufnahme-Finder enthalten, senden Sie uns am besten Fotos der Aufnahme sowie die relevanten Maße. Wir helfen Ihnen bei der Zuordnung.

→ Andere Baggeraufnahme bei Heinz Baumaschinen anfragen

Welche Baggeraufnahme habe ich?

Das Baggermodell allein reicht nicht immer aus, um die vorhandene Aufnahme eindeutig zu bestimmen. Je nach Baujahr, Ausstattung oder nachgerüstetem Schnellwechsler können unterschiedliche Systeme verbaut sein.

Deshalb empfehlen wir, die vorhandene Aufnahme direkt zu messen. Mit unserem Aufnahme-Finder können Sie Ihre Aufnahme anhand weniger Maße eingrenzen.

→ Jetzt Baggeraufnahme mit dem Aufnahme-Finder bestimmen

Eine ausführliche Erklärung zur Bestimmung finden Sie außerdem hier:

→ Welche Baggeraufnahme habe ich?

Warum ist die richtige Aufnahme beim Baggerlöffel wichtig?

Die Aufnahme stellt die Verbindung zwischen Bagger bzw. Schnellwechsler und dem Anbaugerät her. Deshalb sollte vor der Bestellung geprüft werden, ob Aufnahmeform und Abmessungen des gewünschten Anbaugeräts zur vorhandenen Aufnahme passen.

Das gilt nicht nur für Tieflöffel, sondern beispielsweise auch für Sieblöffel, hydraulische Grabenräumlöffel, Reißzähne und Roderechen.

Kann ich die passende Aufnahme anhand der Baggergröße auswählen?

Die Gewichtsklasse des Baggers kann einen ersten Hinweis geben, reicht für eine sichere Zuordnung jedoch nicht aus. Überschneidungen zwischen verschiedenen Aufnahmegrößen sind möglich und ein Bagger kann mit einem anderen oder nachgerüsteten Schnellwechsler ausgestattet sein.

Entscheidend sind deshalb die tatsächlich verbaute Aufnahme, ihre Form und ihre Abmessungen.

Welche Aufnahme brauche ich für einen Tieflöffel?

Ein neuer Tieflöffel muss zur vorhandenen Aufnahme Ihres Baggers bzw. Schnellwechslers passen. Bestimmen Sie deshalb zunächst Ihre Aufnahme und wählen Sie anschließend einen entsprechend ausgeführten Tieflöffel.

→ Tieflöffel für Bagger & Minibagger ansehen

Was tun, wenn ich meine Baggeraufnahme nicht kenne?

Wenn Sie Ihre Aufnahme nicht eindeutig bestimmen können, nutzen Sie zunächst unseren Aufnahme-Finder. Können die gemessenen Werte nicht eindeutig zugeordnet werden, helfen wir Ihnen gerne weiter.

Senden Sie uns dazu am besten Fotos der Aufnahme und die gemessenen Abmessungen. So können wir gemeinsam prüfen, welche Aufnahme vorhanden ist und welches Anbaugerät dazu passt.

→ Heinz Baumaschinen kontaktieren

Fazit: Erst Aufnahme bestimmen, dann Anbaugerät auswählen

Ob Direktanbau, MS-, CW- oder ein anderes Schnellwechselsystem: Vor dem Kauf eines Baggerlöffels oder anderen Anbaugeräts sollte die vorhandene Aufnahme eindeutig bestimmt werden.

Verlassen Sie sich dabei nicht ausschließlich auf Hersteller, Baggermodell oder Gewichtsklasse, sondern prüfen Sie die tatsächliche Aufnahme und deren Maße.

Am einfachsten starten Sie mit unserem Aufnahme-Finder.
