Welche Aufnahme hat mein Bagger?
MS01, MS03, MS08, MS10, MS21, CW05, CW10, CW20, CW30 oder CW40? Lehnhoff MS bestimmen Sie mit zwei Maßen, Verachtert CW mit drei Maßen.
Schritt 1
Welche Aufnahme sieht Ihrer ähnlich?
Wählen Sie das vermutete System. Die Auswahl wird direkt in den Finder übernommen.

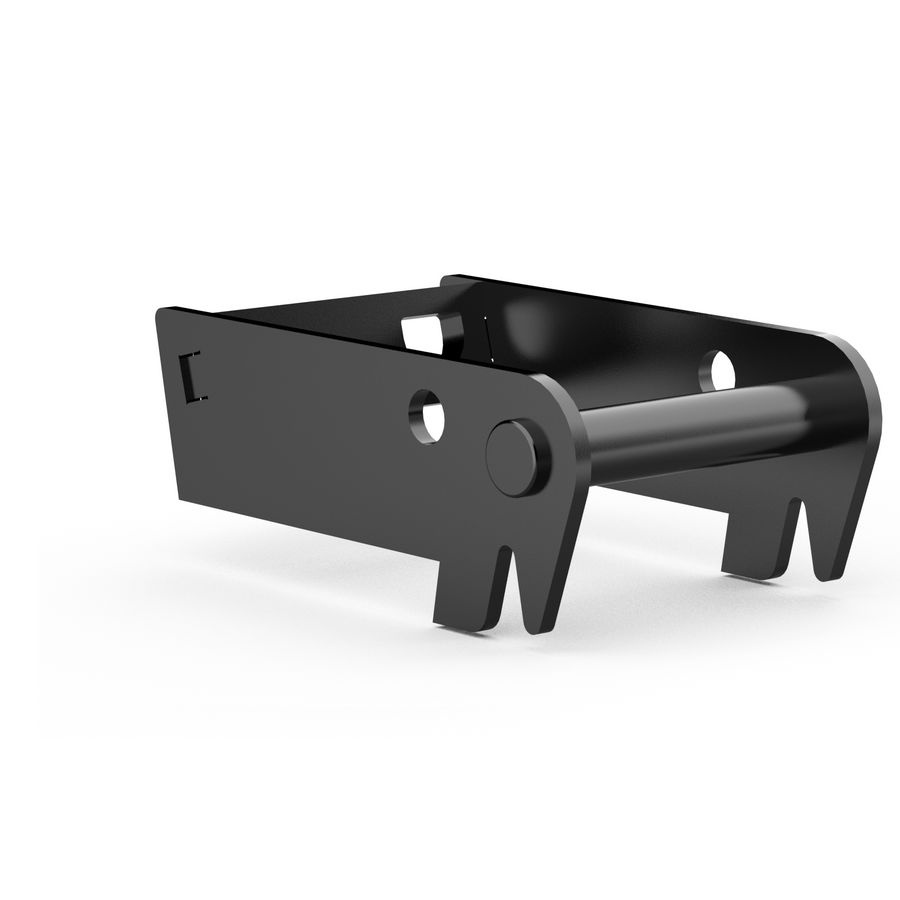

MS-System
A = Bolzen-Ø · B = Innenbreite
CW-System
A = Bolzen-Ø · B = Innenbreite · C = Achsabstand Mitte–Mitte
Schritt 2
So messen Sie richtig
Bei Lehnhoff MS benötigen Sie zwei Maße: A = Bolzen-Ø und B = Innenbreite. Bei Verachtert CW kommt zusätzlich Maß C = Achsabstand Mitte–Mitte hinzu.
MS01 · MS03 · MS08 · MS10 · MS21
CW05 · CW10 · CW20 · CW30 · CW40

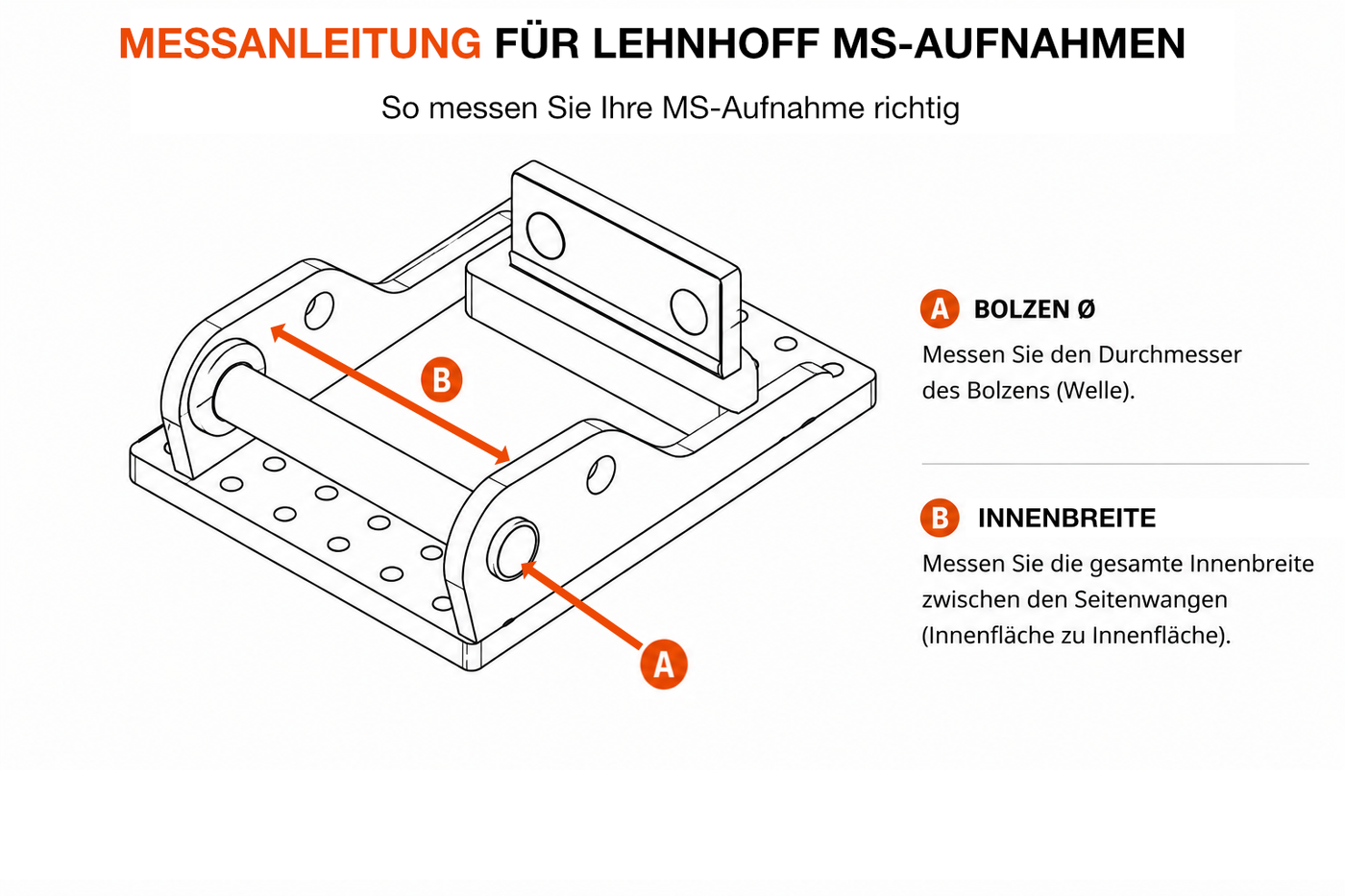

Maße für MS-Aufnahmen
Durchmesser des Bolzens bzw. der Welle in Millimetern messen.
Den lichten Innenabstand zwischen den beiden Seitenwangen messen – Innenfläche zu Innenfläche.

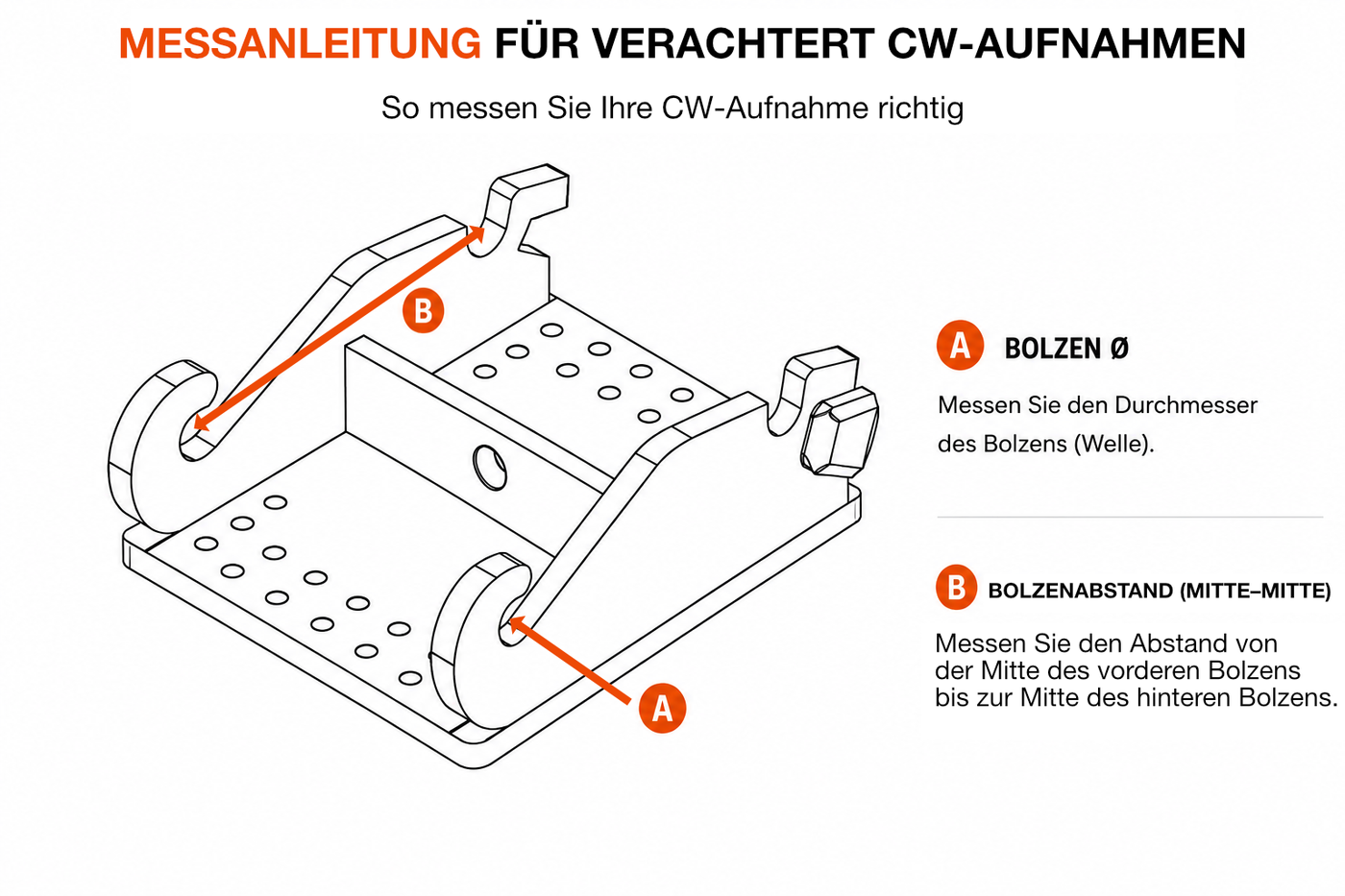

Maße für CW-Aufnahmen
Durchmesser des Bolzens bzw. Zapfens in Millimetern messen.
Messen Sie den lichten Abstand zwischen den inneren Aufnahmeflächen – Innenfläche zu Innenfläche.
Messen Sie von der Mitte der vorderen Aufnahme bis zur Mitte der hinteren Aufnahme.
Wichtig: Die normale CW20/CW30/CW40-Schnittstelle hat Ø 60 mm, 560 mm Innenbreite und 475 mm Achsabstand. Die schmale S-Ausführung hat ebenfalls Ø 60 mm und 475 mm Achsabstand, aber nur ca. 430 mm Innenbreite. CW20, CW30 und CW40 der normalen Ausführung lassen sich anhand der Anschlussmaße allein nicht voneinander unterscheiden.
Schritt 3
Aufnahme prüfen
Lehnhoff MS wird mit Maß A und B geprüft. Bei Verachtert CW werden Maß A, B und C verglichen.
Passend zu Ihrer Aufnahme
Passende Anbaugeräte
Wir zeigen nur Produktgruppen, für die aktuell mindestens ein verfügbares Produkt mit Ihrer Aufnahme im Shop gefunden wurde.
Noch unsicher?
Schicken Sie uns einfach Fotos
Wenn die Aufnahme nicht eindeutig zugeordnet werden kann, prüfen wir sie anhand Ihrer Fotos und Maße.
