Die Aufnahmesysteme CW05, CW10, CW20, CW30 und CW40 werden bei Baggern unterschiedlicher Gewichtsklassen eingesetzt. Damit ein Tieflöffel, Sieblöffel, Reißzahn, Roderechen oder ein anderes Anbaugerät zum vorhandenen Schnellwechsler passt, muss die Aufnahme richtig bestimmt werden.
In diesem Ratgeber zeigen wir Ihnen, wie Sie eine CW-Aufnahme richtig messen, welche Unterschiede es zwischen den gängigen Größen gibt und warum insbesondere bei CW20, CW30 und CW40 zusätzlich die Ausführung und Maschinenklasse berücksichtigt werden müssen.
Was ist der Unterschied zwischen CW05, CW10, CW20, CW30 und CW40?
Die verschiedenen CW-Größen sind für unterschiedliche Maschinenklassen vorgesehen. Für die Bestimmung der Aufnahme verwenden wir drei Maße: den Bolzendurchmesser (A), die Innenbreite (B) und den Achsabstand Mitte–Mitte (C).
Folgende Werte können zur Orientierung verwendet werden:
| Aufnahme | A – Bolzen-Ø | B – Innenbreite | C – Achsabstand | Baggerklasse ca. |
|---|---|---|---|---|
| CW05 | 40 mm | 180 mm | 200 mm | 1,0–3,5 t |
| CW10 | 50 mm | 320 mm | 300 mm | 3,0–10,5 t |
| CW20S | 60 mm | 430 mm | 475 mm | 7,5–16,0 t |
| CW20 | 60 mm | 560 mm | 475 mm | 7,5–16,0 t |
| CW30S | 60 mm | 430 mm | 475 mm | 14,0–21,0 t |
| CW30 | 60 mm | 560 mm | 475 mm | 14,0–21,0 t |
| CW40S | 60 mm | 430 mm | 475 mm | 19,0–23,0 t |
| CW40 | 60 mm | 560 mm | 475 mm | 19,0–27,0 t |
Die angegebenen Maße und Gewichtsklassen dienen zur Identifikation und Orientierung. Vor der Bestellung müssen die tatsächlichen Abmessungen und die Aufnahmeform des vorhandenen Schnellwechslers geprüft werden.
Wie messe ich eine CW-Aufnahme?
Zur Bestimmung einer Verachtert CW-Aufnahme werden drei Maße benötigt:
- A – Bolzen-Ø: Messen Sie den Durchmesser des Bolzens bzw. der Aufnahme.
- B – Innenbreite: Messen Sie den lichten Abstand zwischen den inneren Aufnahmeflächen.
- C – Achsabstand: Messen Sie den Abstand von der Mitte der vorderen Aufnahme bis zur Mitte der hinteren Aufnahme (Mitte–Mitte).
Wichtig: Innenbreite und Achsabstand sind zwei unterschiedliche Maße. Beide Werte sollten bei einer CW-Aufnahme separat gemessen werden.
Eine bebilderte Messanleitung finden Sie in unserem Aufnahme-Finder.
→ CW-Aufnahme mit dem Aufnahme-Finder bestimmen

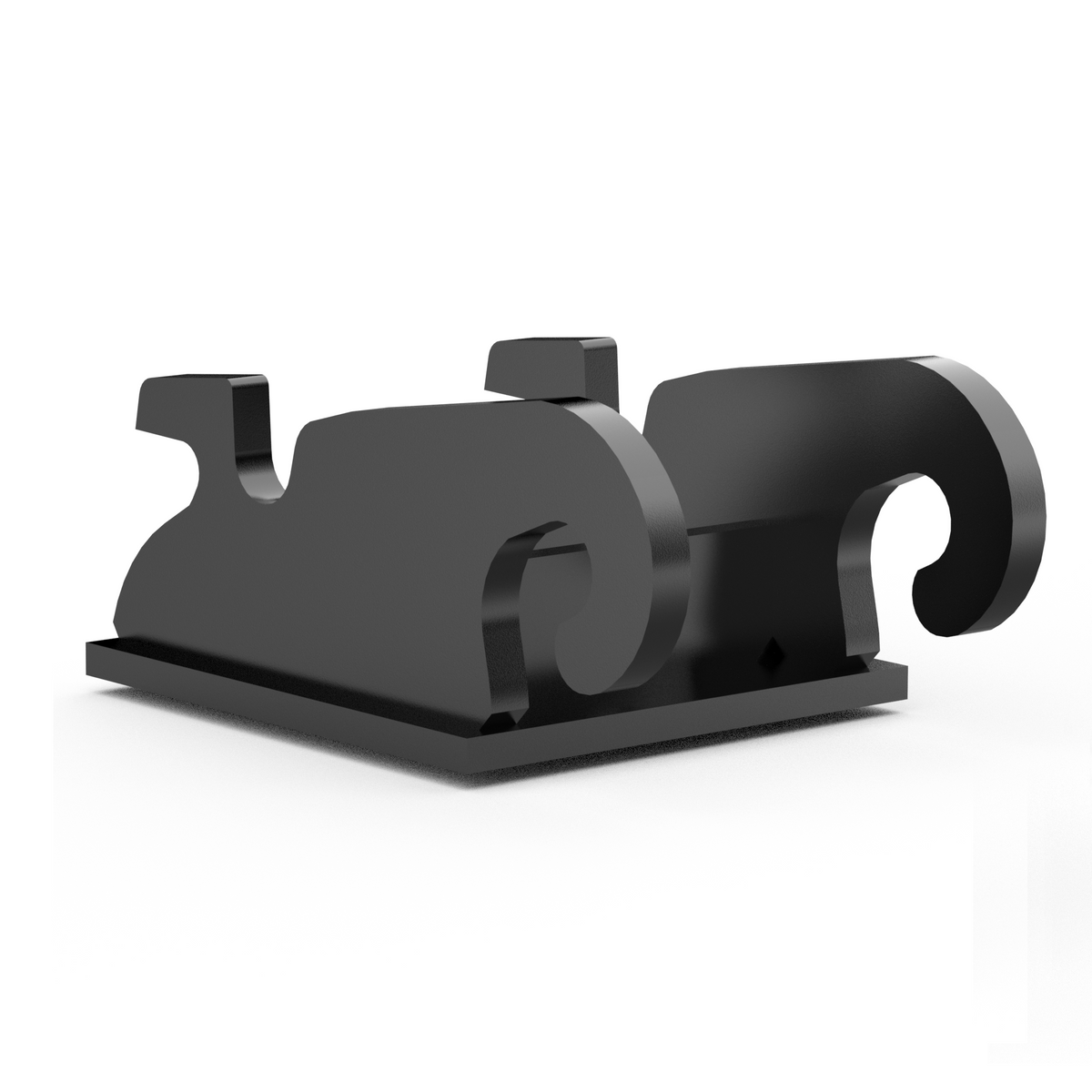

CW05 – für kleinere Bagger und Minibagger
Die CW05-Aufnahme hat zur Orientierung einen Bolzen-Ø von 40 mm, eine Innenbreite von 180 mm und einen Achsabstand von 200 mm.
Die zugeordnete Maschinenklasse liegt ungefähr bei 1,0 bis 3,5 Tonnen. Entscheidend für die tatsächliche Kompatibilität sind jedoch die vorhandene Aufnahmeform und die gemessenen Abmessungen.
CW10 – für Minibagger und Kompaktbagger
Die CW10-Aufnahme hat zur Orientierung einen Bolzen-Ø von 50 mm, eine Innenbreite von 320 mm und einen Achsabstand von 300 mm.
Die zugeordnete Maschinenklasse liegt ungefähr bei 3,0 bis 10,5 Tonnen.
CW20, CW30 und CW40 – gleiche Anschlussmaße, unterschiedliche Maschinenklassen
Bei den normalen Ausführungen von CW20, CW30 und CW40 werden folgende Anschlussmaße verwendet:
- A – Bolzen-Ø: 60 mm
- B – Innenbreite: 560 mm
- C – Achsabstand: 475 mm
Dadurch können CW20, CW30 und CW40 anhand dieser drei Anschlussmaße nicht eindeutig voneinander unterschieden werden. Für die weitere Zuordnung müssen insbesondere Maschinenklasse, Ausführung und Aufnahmeform berücksichtigt werden.
Was bedeutet CW20S, CW30S oder CW40S?
Neben der normalen Ausführung gibt es eine schmale S-Ausführung. Bei CW20S, CW30S und CW40S beträgt die Innenbreite ungefähr 430 mm.
- A – Bolzen-Ø: 60 mm
- B – Innenbreite: 430 mm
- C – Achsabstand: 475 mm
Damit lässt sich die schmale S-Ausführung von der normalen 560-mm-Ausführung unterscheiden. Innerhalb der S-Gruppe besitzen CW20S, CW30S und CW40S jedoch wiederum dieselben hier aufgeführten Anschlussmaße.
Welche Baggerklassen gehören zu CW20, CW30 und CW40?
Die Maschinenklasse kann bei identischen Anschlussmaßen als zusätzliche Orientierung dienen:
- CW20 / CW20S: ca. 7,5–16,0 t
- CW30 / CW30S: ca. 14,0–21,0 t
- CW40: ca. 19,0–27,0 t
- CW40S: ca. 19,0–23,0 t
Die Gewichtsklasse allein ist jedoch kein sicherer Nachweis für die tatsächlich montierte Aufnahme. Entscheidend sind die gemessenen Anschlussmaße und die Ausführung des Schnellwechslers.
Warum lassen sich CW20, CW30 und CW40 nicht allein anhand der Maße unterscheiden?
Die normalen Ausführungen von CW20, CW30 und CW40 besitzen bei den hier verwendeten Referenzwerten denselben Bolzendurchmesser, dieselbe Innenbreite und denselben Achsabstand.
Deshalb bedeutet ein Messergebnis von 60 mm Bolzen-Ø, 560 mm Innenbreite und 475 mm Achsabstand zunächst, dass die Aufnahme zur Gruppe CW20 / CW30 / CW40 passt.
Entsprechend weist ein Messergebnis von 60 mm Bolzen-Ø, 430 mm Innenbreite und 475 mm Achsabstand auf die schmale Gruppe CW20S / CW30S / CW40S hin.
Die genaue Größe muss anschließend anhand weiterer Merkmale, insbesondere Maschinenklasse und Ausführung, eingegrenzt werden.
Kann ich die CW-Aufnahme anhand meines Baggermodells bestimmen?
Nicht zuverlässig. Je nach Baujahr, Ausstattung oder nachgerüstetem Schnellwechsler können an einem Baggermodell unterschiedliche Aufnahmesysteme verbaut sein.
Deshalb empfehlen wir, die vorhandene Aufnahme direkt zu messen und zusätzlich die Aufnahmeform zu vergleichen.
Welches Anbaugerät passt zu meiner CW-Aufnahme?
Sobald Ihre Aufnahme bestimmt bzw. eingegrenzt wurde, können Sie gezielt nach passenden Anbaugeräten suchen. Bei Heinz Baumaschinen finden Sie unter anderem:
Mit unserem Aufnahme-Finder können Sie zunächst Ihre Aufnahme anhand der gemessenen Werte eingrenzen.
Was tun, wenn ich meine CW-Aufnahme nicht eindeutig bestimmen kann?
Wenn Sie Ihre CW-Aufnahme nicht eindeutig bestimmen können, bestellen Sie ein Anbaugerät nicht ausschließlich anhand einer vermuteten CW-Bezeichnung.
Senden Sie uns am besten Fotos der Aufnahme sowie Bolzen-Ø, Innenbreite und Achsabstand. Wir helfen Ihnen gerne dabei, die vorhandene Aufnahme genauer zuzuordnen.
