Die Aufnahmesysteme MS01, MS03, MS08, MS10 und MS21 werden bei Baggern und Minibaggern unterschiedlicher Gewichtsklassen eingesetzt. Damit ein Tieflöffel, Sieblöffel, Reißzahn oder anderes Anbaugerät passt, muss die Aufnahme zum vorhandenen Schnellwechsler passen.
In diesem Ratgeber zeigen wir Ihnen die wichtigsten Unterschiede und Orientierungsmaße der gängigen MS-Aufnahmen.
Was ist der Unterschied zwischen MS01, MS03, MS08, MS10 und MS21?
Die verschiedenen Größen unterscheiden sich unter anderem durch den Bolzendurchmesser, die Innenbreite der Aufnahme und die vorgesehene Baggergewichtsklasse.
Zur ersten Bestimmung können folgende Orientierungswerte verwendet werden:
| Aufnahme | Bolzen-Ø (A) | Innenbreite (B) | Baggerklasse ca. |
|---|---|---|---|
| MS01 | 40 mm | 185 mm | 0,7–2 t |
| MS03 | 50 mm | 205 mm | 1,5–5 t |
| MS08 | 60 mm | 295 mm | 5–10 t |
| MS10 | 70 mm | 405 mm | 10–19 t |
| MS21 | 80 mm | 505 mm | 21–40 t |
Die angegebenen Maße und Gewichtsklassen dienen als Orientierungswerte. Vor der Bestellung sollten die tatsächlichen Maße und die Aufnahmeform am vorhandenen Schnellwechsler geprüft werden.
Wie messe ich eine MS-Aufnahme?
Für eine erste Zuordnung benötigen Sie zwei Maße:
- A – Bolzen-Ø: Messen Sie den Durchmesser des Bolzens.
- B – Innenbreite: Messen Sie die Innenbreite der Aufnahme von Innenfläche zu Innenfläche.
Anschließend können Sie die gemessenen Werte mit den Orientierungswerten vergleichen oder direkt unseren Aufnahme-Finder verwenden.
→ MS-Aufnahme mit dem Aufnahme-Finder bestimmen
MS01 – für kleine Bagger und Minibagger
Die MS01-Aufnahme wird häufig bei kleineren Baggern und Minibaggern eingesetzt. Als Orientierungswerte verwenden wir einen Bolzendurchmesser von 40 mm und eine Innenbreite von 185 mm.
Die zugeordnete Baggerklasse liegt ungefähr bei 0,7 bis 2 Tonnen. Entscheidend für die Kompatibilität sind jedoch die tatsächliche Aufnahme und die gemessenen Abmessungen.
→ Tieflöffel passend für MS01 ansehen
MS03 – für Minibagger und Kompaktbagger
Bei der MS03-Aufnahme liegen die Orientierungswerte bei 50 mm Bolzen-Ø und 205 mm Innenbreite. Sie wird typischerweise einer Baggerklasse von ungefähr 1,5 bis 5 Tonnen zugeordnet.
Gerade bei der Unterscheidung zwischen MS01 und MS03 sollten Sie nicht ausschließlich nach dem Baggermodell gehen, sondern die Aufnahme direkt messen.
→ Tieflöffel passend für MS03 ansehen
MS08 – für Bagger der mittleren Gewichtsklasse

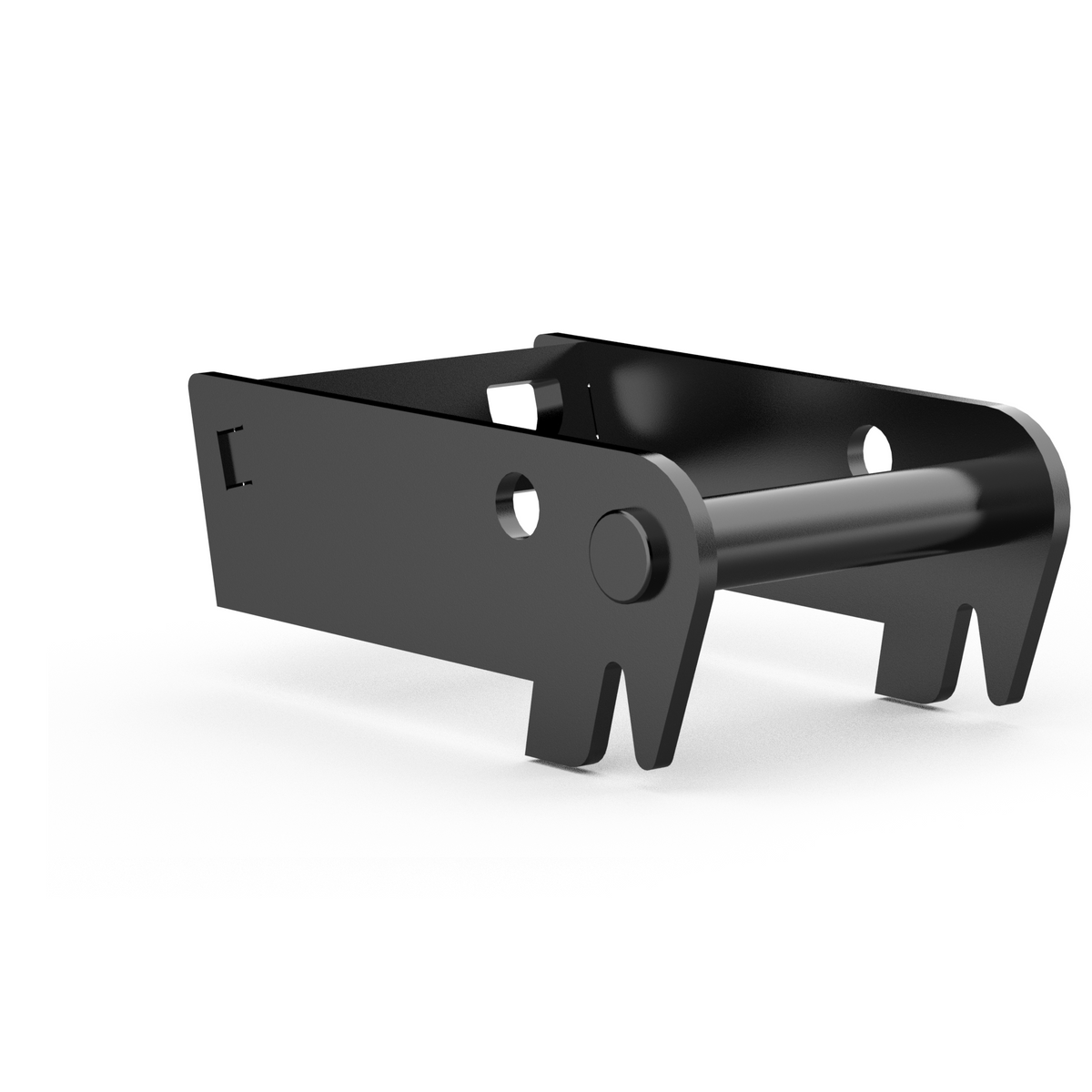

Die MS08-Aufnahme hat als Orientierungswerte einen Bolzendurchmesser von 60 mm und eine Innenbreite von 295 mm.
Sie wird ungefähr bei Maschinen in der Gewichtsklasse von 5 bis 10 Tonnen eingesetzt.
MS10 – für größere Bagger
Bei der MS10-Aufnahme verwenden wir als Orientierungswerte einen Bolzendurchmesser von 70 mm und eine Innenbreite von 405 mm.
Die zugeordnete Baggerklasse liegt ungefähr bei 10 bis 19 Tonnen.
MS21 – für schwere Bagger
Die MS21-Aufnahme ist für deutlich größere Maschinen ausgelegt. Als Orientierungswerte verwenden wir einen Bolzendurchmesser von 80 mm und eine Innenbreite von 505 mm.
Die zugeordnete Baggerklasse liegt ungefähr bei 21 bis 40 Tonnen.
Was ist der Unterschied zwischen MS01 und MS03?
MS01 und MS03 unterscheiden sich insbesondere bei den Abmessungen. Als Orientierungswert besitzt MS01 einen Bolzen-Ø von 40 mm und eine Innenbreite von 185 mm. Bei MS03 sind es 50 mm Bolzen-Ø und 205 mm Innenbreite.
Ein Anbaugerät mit MS01-Aufnahme ist daher nicht automatisch mit einer MS03-Aufnahme kompatibel. Die vorhandene Aufnahme sollte vor dem Kauf überprüft werden.
Kann ich die Aufnahme nur anhand des Baggermodells bestimmen?
Nicht zuverlässig. An einem Bagger können je nach Ausstattung, Baujahr oder nachgerüstetem Schnellwechsler unterschiedliche Aufnahmesysteme verbaut sein.
Deshalb empfehlen wir, die Aufnahme direkt zu messen und zusätzlich die Aufnahmeform zu vergleichen.
Welches Anbaugerät passt zu meiner MS-Aufnahme?
Sobald Sie Ihre Aufnahme bestimmt haben, können Sie in unserem Shop nach passenden Anbaugeräten suchen. Heinz Baumaschinen bietet unter anderem:
Noch einfacher funktioniert die Suche über unseren Aufnahme-Finder. Nach einer eindeutigen Bestimmung können Ihnen dort passende verfügbare Anbaugeräte angezeigt werden.
Was tun, wenn ich zwischen zwei Aufnahmen unsicher bin?
Wenn Ihre gemessenen Werte nicht eindeutig zugeordnet werden können, bestellen Sie nicht nur anhand der vermuteten Bezeichnung. Senden Sie uns stattdessen Fotos der Aufnahme und Ihre gemessenen Maße. Wir helfen Ihnen gerne bei der Zuordnung.
→ Heinz Baumaschinen kontaktieren
