Welche Baggeraufnahme habe ich?
Die richtige Aufnahme ist entscheidend dafür, dass Tieflöffel, Sieblöffel, Reißzähne, Roderechen oder andere Anbaugeräte zu Ihrem Bagger bzw. Schnellwechsler passen.
Bei Heinz Baumaschinen finden Sie Anbaugeräte für verschiedene gängige Aufnahmesysteme, darunter passend für Systeme von Lehnhoff MS und Verachtert CW.
Wie kann ich meine Baggeraufnahme bestimmen?
Wenn Sie nicht sicher sind, welche Aufnahme Ihr Bagger hat, nutzen Sie unseren Aufnahme-Finder. Anhand weniger Maße können Sie Ihre Aufnahme schnell eingrenzen.
→ Jetzt Baggeraufnahme mit dem Aufnahme-Finder bestimmen
Welche Maße werden benötigt?
Aufnahmen passend für Lehnhoff MS-Systeme
Bei Aufnahmen des Lehnhoff MS-Systems werden zwei Maße benötigt: der Bolzen-Ø (A) und die Innenbreite (B). Anhand dieser Maße können unter anderem folgende Aufnahmen eingegrenzt werden:
- MS01
- MS03
- MS08
- MS10
- MS21
Aufnahmen passend für Verachtert CW-Systeme

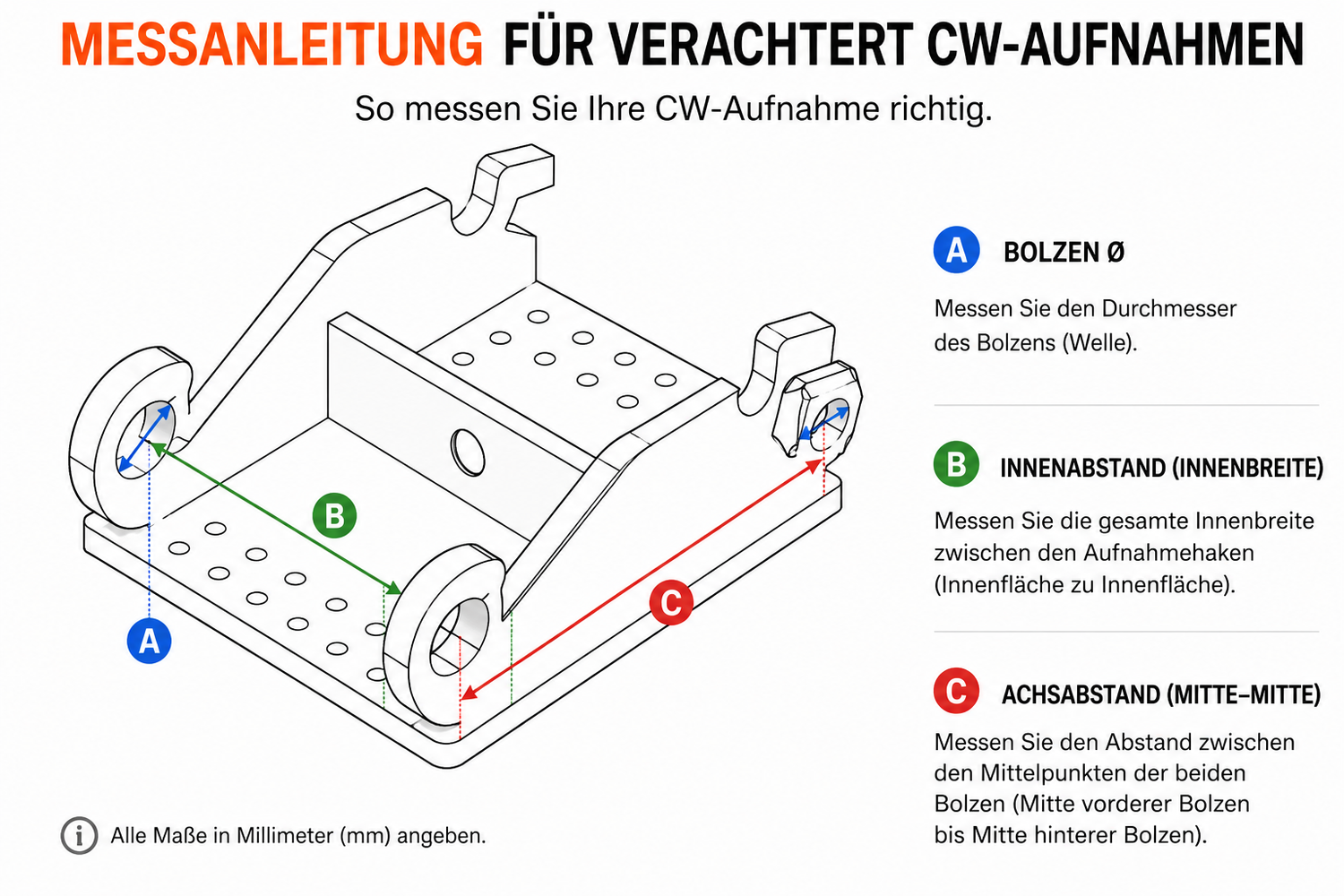

Bei Aufnahmen des Verachtert CW-Systems werden drei Maße benötigt:
- A – Bolzen-Ø: Durchmesser des Bolzens bzw. der Aufnahme.
- B – Innenbreite: lichter Abstand zwischen den inneren Aufnahmeflächen.
- C – Achsabstand: Abstand von der Mitte der vorderen Aufnahme bis zur Mitte der hinteren Aufnahme (Mitte–Mitte).
Mit diesen Maßen können gängige CW-Aufnahmen wie CW05, CW10 sowie die CW20-, CW30- und CW40-Aufnahmegruppen eingegrenzt werden.
Wichtig: CW20, CW30 und CW40 können dieselben Anschlussmaße besitzen. Auch die schmalen S-Ausführungen CW20S, CW30S und CW40S können untereinander dieselben Anschlussmaße aufweisen. Die genaue Größe lässt sich deshalb nicht in jedem Fall ausschließlich anhand der Anschlussmaße bestimmen. Zusätzlich sollten Baggerklasse, Ausführung und Aufnahmeform berücksichtigt werden.
Eine bebilderte Messanleitung für beide Systeme finden Sie direkt in unserem Aufnahme-Finder:
→ Messanleitung & Aufnahme-Finder öffnen
Warum sollte ich die Aufnahme vor der Bestellung prüfen?
Die Bezeichnung oder das Modell des Baggers allein reicht nicht immer aus, um die montierte Aufnahme eindeutig zu bestimmen. Je nach Schnellwechsler, Baujahr oder Ausstattung können unterschiedliche Aufnahmen verbaut sein.
Deshalb empfehlen wir, die Aufnahme vor der Bestellung direkt am Bagger bzw. Schnellwechsler zu messen und zusätzlich die Aufnahmeform zu vergleichen.
Welche Anbaugeräte gibt es für meine Aufnahme?
Sobald Sie Ihre Aufnahme bestimmt bzw. eingegrenzt haben, können Sie gezielt nach passenden Anbaugeräten suchen. In unserem Shop finden Sie unter anderem:
Alternativ können Sie zuerst den Aufnahme-Finder verwenden. Dort können Sie Ihre Aufnahme anhand der gemessenen Werte eingrenzen und anschließend nach passenden verfügbaren Anbaugeräten suchen.
Was kann ich tun, wenn ich meine Aufnahme nicht eindeutig bestimmen kann?
Wenn Sie Ihre Aufnahme nicht eindeutig bestimmen können, helfen wir Ihnen gerne weiter. Senden Sie uns am besten Fotos Ihrer Aufnahme sowie die gemessenen Maße. So können wir gemeinsam prüfen, welches Aufnahmesystem und welches Anbaugerät zu Ihrem Bagger passen.
→ Heinz Baumaschinen kontaktieren
Wichtig vor der Bestellung
Die im Aufnahme-Finder angegebenen Maße dienen zur Identifikation und Orientierung. Vergleichen Sie vor der Bestellung zusätzlich die Aufnahmeform und die Maße Ihres Schnellwechslers.
Markenhinweis: Lehnhoff und Verachtert sind Marken ihrer jeweiligen Rechteinhaber. Die genannten Marken und Systembezeichnungen werden ausschließlich zur Identifikation, Zuordnung und Beschreibung der Kompatibilität von Aufnahmesystemen verwendet. Heinz Baumaschinen steht in keiner geschäftlichen Verbindung zu den jeweiligen Markeninhabern. Bei den angebotenen Anbaugeräten handelt es sich, sofern nicht ausdrücklich anders angegeben, nicht um Originalprodukte der genannten Markenhersteller.
