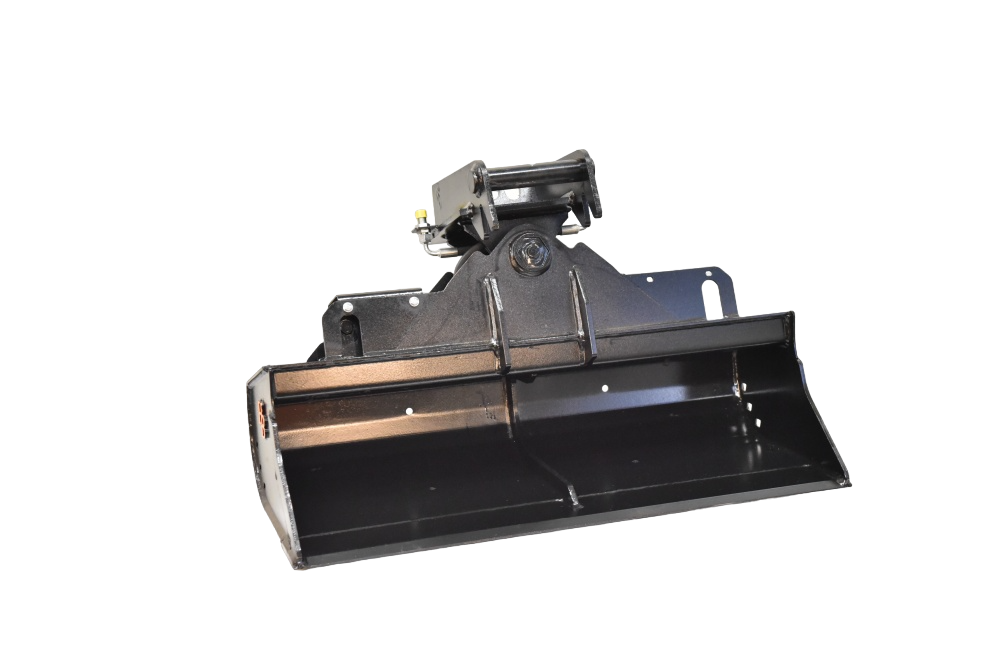

Hydraulischer Grabenräumlöffel – Funktion, Einsatz und Auswahl
Ein hydraulischer Grabenräumlöffel, häufig auch als Schwenklöffel bezeichnet, ist ein Baggerlöffel für Räum-, Planier- und Profilierarbeiten. Im Unterschied zu einem starren Grabenräumlöffel lässt sich der Löffel hydraulisch seitlich schwenken.
Dadurch kann der Arbeitswinkel des Löffels an unterschiedliche Geländeneigungen angepasst werden. Das ist beispielsweise beim Planieren von Flächen, Profilieren von Böschungen oder Räumen von Gräben hilfreich.
→ Hydraulische Grabenräumlöffel ansehen
Was ist ein hydraulischer Grabenräumlöffel?
Ein Grabenräumlöffel besitzt im Vergleich zu vielen klassischen Tieflöffeln eine breite Bauform und wird vor allem für entsprechende Räum-, Planier- und Profilierarbeiten eingesetzt.
Bei der hydraulischen Variante kommt eine Schwenkfunktion hinzu. Über die Hydraulik des Baggers kann der Winkel des Löffels innerhalb des konstruktiv vorgesehenen Schwenkbereichs verändert werden.
Der genaue Schwenkwinkel ist von der jeweiligen Ausführung des Grabenräumlöffels abhängig und sollte den technischen Daten des jeweiligen Produkts entnommen werden.
Wie funktioniert ein hydraulischer Grabenräumlöffel?
Der Schwenkmechanismus ermöglicht eine seitliche Bewegung des Löffels. Dafür muss die hydraulische Funktion des Anbaugeräts mit der Maschine verbunden und vom Bagger aus angesteuert werden können.
Durch diese zusätzliche Bewegungsmöglichkeit muss nicht jede Winkeländerung ausschließlich über die Position des Baggers oder dessen Ausleger hergestellt werden.
Besonders bei geneigten oder unterschiedlich verlaufenden Flächen kann die Schwenkfunktion deshalb zusätzliche Möglichkeiten bei der Positionierung des Löffels bieten.
Wofür wird ein hydraulischer Grabenräumlöffel eingesetzt?
Hydraulische Grabenräumlöffel können für unterschiedliche Erd-, Landschafts- und Räumarbeiten eingesetzt werden.
Typische Einsatzbereiche sind beispielsweise:
- Planieren und Abziehen von Flächen
- Profilieren von Böschungen
- Räumen und Nacharbeiten von Gräben
- Geländemodellierung
- Garten- und Landschaftsbau
- Arbeiten an geneigten Flächen
- bestimmte Arbeiten im Tief- und Erdbau
Hydraulischer Grabenräumlöffel für Böschungen
Ein häufiger Einsatzbereich ist die Bearbeitung von Böschungen. Durch die Schwenkfunktion kann der Löffelwinkel an die jeweilige Neigung angepasst werden.
Das kann beim Profilieren und Abziehen geneigter Flächen hilfreich sein. Welche Böschungsform und Neigung erforderlich ist, hängt jedoch von den jeweiligen Boden- und Baustellenverhältnissen ab.
Ausführliche Informationen dazu finden Sie in unserem Ratgeber:
→ Böschung richtig anlegen – Neigung, Ablauf & Werkzeug
Welche Vorteile bietet die hydraulische Schwenkfunktion?
Der entscheidende Unterschied zu einem starren Grabenräumlöffel ist die zusätzliche Einstellmöglichkeit des Löffelwinkels.
Daraus können sich je nach Arbeitssituation folgende Vorteile ergeben:
- Anpassbarer Arbeitswinkel für geneigte Flächen
- flexiblere Positionierung des Löffels
- praktisch bei Böschungs- und Profilierarbeiten
- geeignet für unterschiedliche Räum- und Planierarbeiten
- zusätzliche Bewegungsmöglichkeit gegenüber einem starren Löffel
Ob ein hydraulischer oder starrer Grabenräumlöffel die bessere Wahl ist, hängt vom jeweiligen Einsatz ab.
→ Grabenräumlöffel: Starr oder hydraulisch?
Hydraulischer oder starrer Grabenräumlöffel?
Ein starrer Grabenräumlöffel besitzt keine eigene hydraulische Schwenkfunktion. Der Arbeitswinkel wird daher stärker durch die Stellung und Bewegung des Baggers bestimmt.
Beim hydraulischen Grabenräumlöffel kann der Löffelwinkel zusätzlich hydraulisch verändert werden. Das bietet insbesondere bei wechselnden Neigungen und Profilierarbeiten mehr Möglichkeiten.
Für überwiegend gerade Räum- und Planierarbeiten kann dagegen auch ein starrer Grabenräumlöffel eine passende Lösung sein.
Welche Breite sollte ein hydraulischer Grabenräumlöffel haben?
Die passende Breite hängt von Bagger, Arbeitsaufgabe und gewünschter Flächenleistung ab. Ein breiterer Grabenräumlöffel bearbeitet bei einer Arbeitsbewegung eine größere Fläche, besitzt aber in der Regel auch ein entsprechend anderes Eigengewicht und Volumen.
Deshalb sollte die Breite nicht isoliert betrachtet werden. Löffelbreite, Gewicht, Aufnahme und Maschinenkonfiguration müssen zusammenpassen.
Mehr zum Thema Löffelgewicht:
→ Wie viel wiegt ein Baggerlöffel?
Welche Aufnahme brauche ich für einen hydraulischen Grabenräumlöffel?
Der Grabenräumlöffel muss mit der vorhandenen Baggeraufnahme bzw. dem Schnellwechsler kompatibel sein. Die Aufnahme sollte deshalb vor der Bestellung eindeutig bestimmt werden.
Allein Baggerhersteller, Modell oder Maschinengewicht reichen dafür nicht immer aus.
Wenn Sie Ihre Aufnahme nicht sicher kennen, nutzen Sie unseren Aufnahme-Finder:
→ Baggeraufnahme mit dem Aufnahme-Finder bestimmen
Weitere Informationen zu den Aufnahmesystemen:
- Welche Baggeraufnahme habe ich?
- MS01, MS03, MS08, MS10 & MS21 – Maße & Unterschiede
- CW05, CW10, CW20, CW30 & CW40 – Maße & Unterschiede
Welche Hydraulik wird für einen Schwenklöffel benötigt?
Damit die Schwenkfunktion genutzt werden kann, muss am Bagger eine geeignete hydraulische Versorgung und Ansteuerung für das Anbaugerät vorhanden sein.
Welche Anschlüsse, Leitungen und hydraulischen Voraussetzungen benötigt werden, hängt von Bagger und Ausführung des Grabenräumlöffels ab. Die technischen Anforderungen sollten deshalb vor der Bestellung geprüft werden.
Mehr Reichweite mit einer Armverlängerung
Bei bestimmten Böschungs-, Graben- oder Profilierarbeiten kann zusätzliche Reichweite erforderlich sein. Für geeignete Anwendungen kann dafür eine Armverlängerung eingesetzt werden.
Dabei ist zu berücksichtigen, dass sich durch die zusätzliche Länge die Hebelverhältnisse des Baggers verändern. Bagger, Armverlängerung und verwendetes Anbaugerät müssen deshalb technisch zueinander passen.
→ Armverlängerung für Bagger – Einsatz, Reichweite & Auswahl
Worauf sollte man beim Kauf achten?
Vor dem Kauf eines hydraulischen Grabenräumlöffels sollten insbesondere folgende Punkte geprüft werden:
- passende Aufnahme bzw. Schnellwechselsystem
- technische Eignung für den Bagger
- Löffelbreite
- Eigengewicht des Löffels
- benötigter Schwenkbereich
- vorhandene hydraulische Anschlüsse und Ansteuerung
- geplanter Einsatzzweck
Pflege und Kontrolle eines hydraulischen Grabenräumlöffels
Neben den allgemeinen Verschleißstellen eines Baggerlöffels sollten bei einem hydraulischen Grabenräumlöffel auch die Bauteile der Schwenkfunktion regelmäßig entsprechend den Vorgaben des jeweiligen Produkts kontrolliert werden.
Dazu können unter anderem Hydraulikleitungen, Verbindungen, Lagerstellen und weitere bewegliche Komponenten gehören.
Beschädigte oder auffällige Bauteile sollten vor dem weiteren Einsatz fachgerecht geprüft werden.
Fazit: Flexibler Arbeitswinkel durch hydraulische Schwenkfunktion
Ein hydraulischer Grabenräumlöffel verbindet die breite Bauform eines Grabenräumlöffels mit einer hydraulischen Schwenkfunktion. Dadurch kann der Arbeitswinkel an unterschiedliche Geländeformen und Arbeitssituationen angepasst werden.
Besonders bei Böschungs-, Räum-, Planier- und Profilierarbeiten kann diese zusätzliche Bewegungsmöglichkeit sinnvoll sein.
Entscheidend für die Auswahl sind die passende Aufnahme, Löffelbreite, Gewicht, hydraulischen Voraussetzungen und die technische Eignung für den jeweiligen Bagger.
→ Hydraulische Grabenräumlöffel ansehen
Sie sind sich bei Aufnahme oder Ausführung nicht sicher? Nutzen Sie unseren Aufnahme-Finder oder kontaktieren Sie uns.
